摆线针轮减速机
概述
摆线针轮减速机是一种采用K—H—V少齿差行星传动原理的新颖传动装置。其传动过程如下:在输入轴上装有一个错位180度的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组针齿相啮合,组成齿差为一齿的内啮合减速机构。
本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、印染、制药、食品环保等行业。
适用于工作环境温度为40℃~+40℃。在额定负荷和转速下,减速机的油池温升不超过60℃,最高油温不超过80℃。
特点
1、减速比大:减速比为1/1 1~1/87:二级减速比1/1 21~1/7569。
2、传动效率高:因针齿啮合部位为滚动摩擦,单级机械传动效率平均可达90%以上。
3、体积小、重量轻:由于采用了行星传动原理,输入轴和输出轴设计在同一轴心上,因而结构紧凑,体积小、重量轻。
4、运转平稳、噪音低:摆线针齿啮合齿数较多,重叠系数大,故运转平稳,噪音低。
5、故障少、寿命长:主要零件均用轴承钢制造,因此,机械性能好寿命长。
6、还具有过载能力强、耐冲击、惯性力矩小的特点,适用于起动频繁和正反转场合,且拆装方便,易维修。

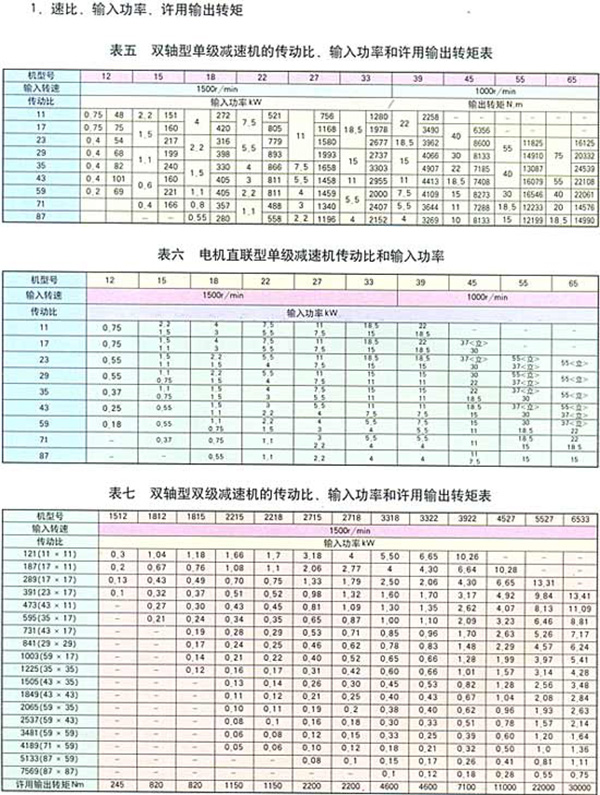

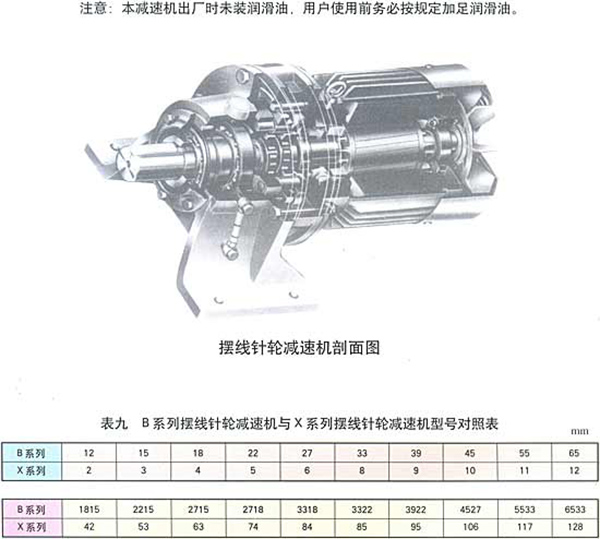

减速机型号、规格及其表示方法
1、型号:按传动比分为:
型号:12、15、18、22、27、33、39、45、55、65:
型号:1 512、1812、1815、2215、2218、2715、2718、3318、3322、3922、4527,5527、
减速的速比有:11、17、23、29、35、43、59、71、87;
2、结构形式:BW型卧式双轴型:BL型立式双轴型:
BWY型卧式带电机型:BLY型立式带电机型。

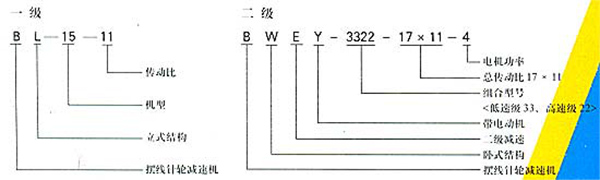

3、型号表示方法示例:
B--摆线针轮减速机 w-- 卧式结构
E--级 L--立式结构
Y--带电机
摆线针轮减速机
概述

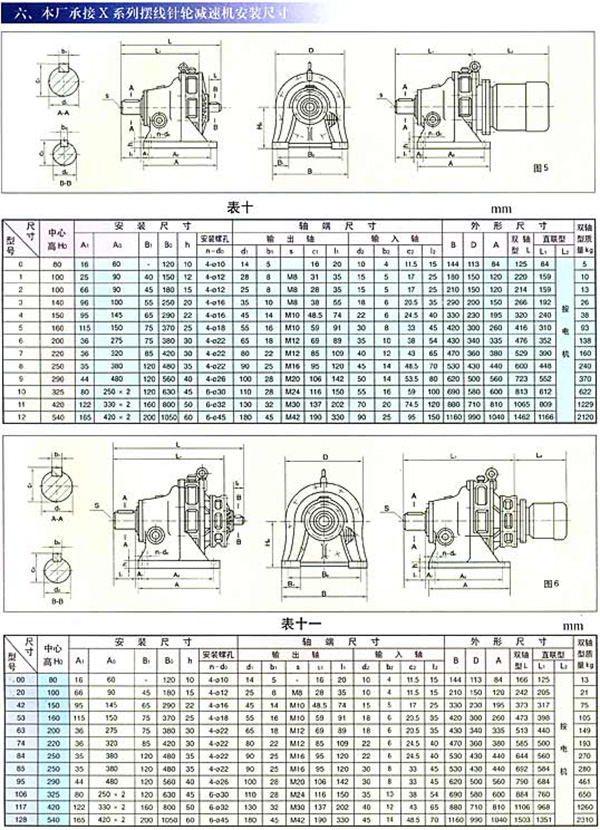

摆线针轮减速机是一种采用K—H—V少齿差行星传动原理的新颖传动装置。其传动过程如下:在输摆线减速机外形安装尺寸

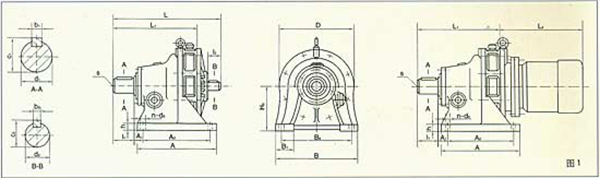

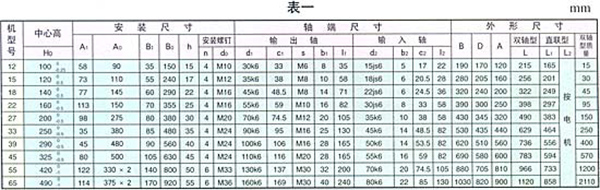

1、单级卧式摆线减速机

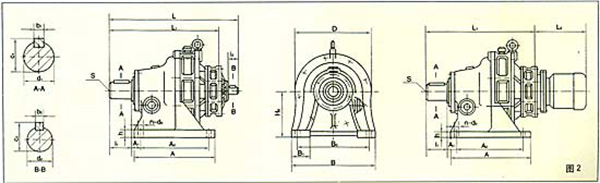

2、双级卧式摆线减速机

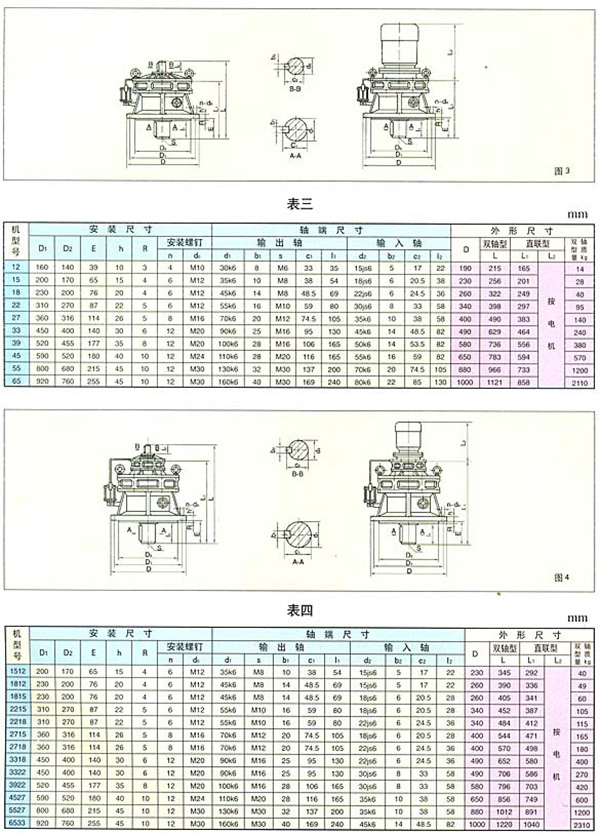

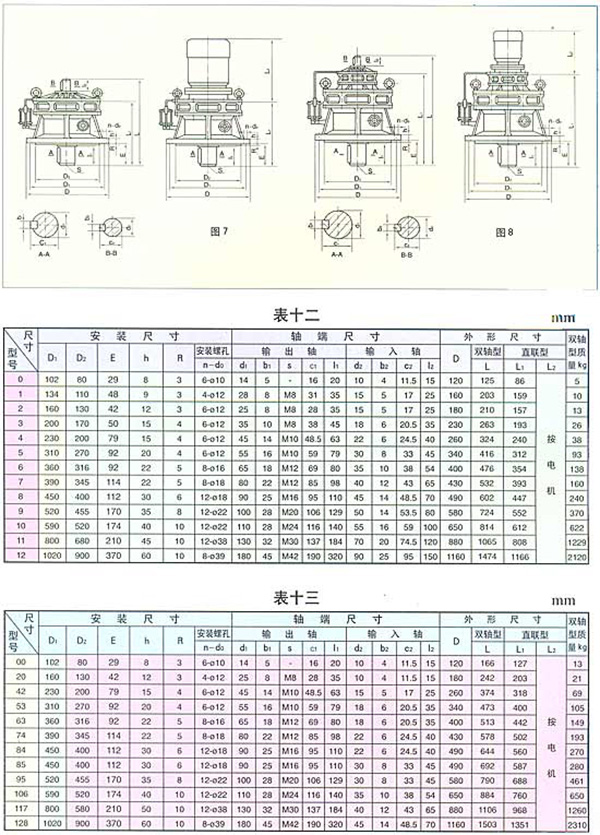

3、单级立式摆线减速机
4、双级立式摆线减速机

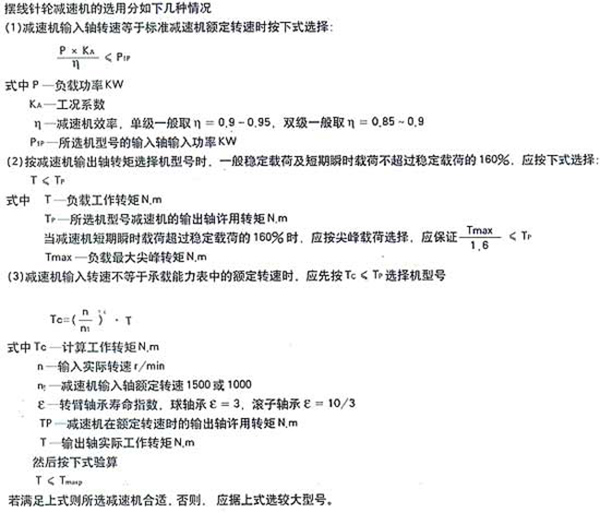

选用方法

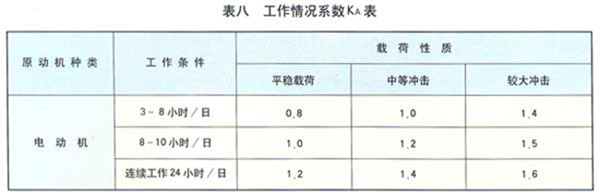

本系列摆线针轮减速机是在每日八小时单向连续运转,载荷平稳的条件下设计的,当减速机实际工作时间和载荷性质与上述设计条件不符时,应以工作情况系数KA进行修正,KA值按表八确定。
